JH-NMS石材外装壁は高精度の全アルミニウム構造と工場でのプレハブ化を組み合わせており、優れた平坦性と組立品質を確保しています。このシステムは石材やUHPCなど様々なパネル材料に対応しており、高いモジュール化を特徴としています。シームレスに統合可能ですJH-UおよびJH-Sシリーズシステムまたは、多様なファサードの美観や複雑な施工要件に合わせた完全カスタマイズのシステム。

石造カーテンウォールシステムの仕組み

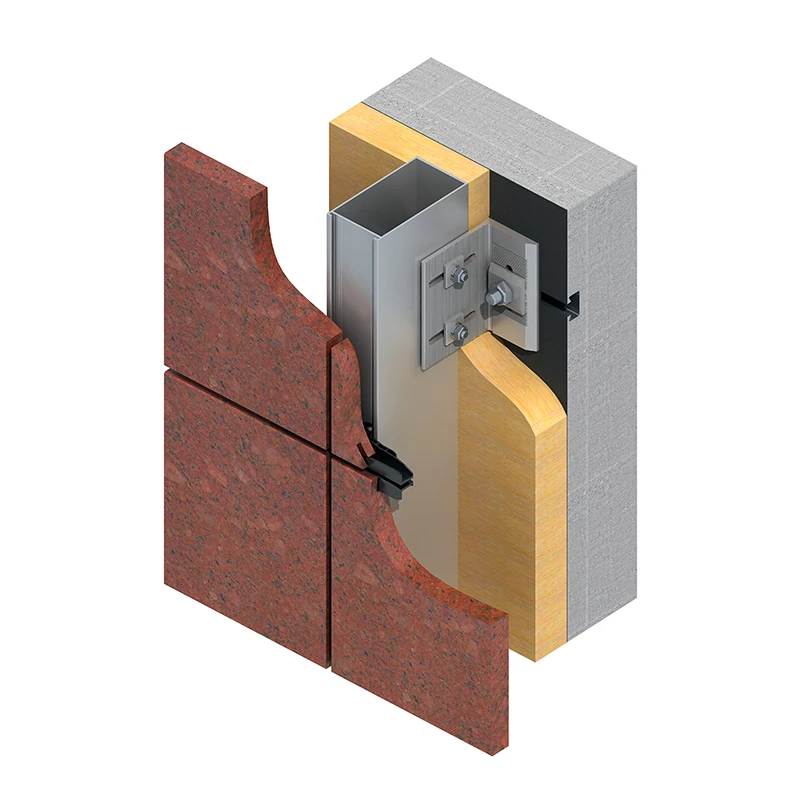

JH-NMSシステムは、外部の石材や建築パネルを主建物構造に接続するためにアルミニウム製の支持フレームワークを使用します。

ファサードアセンブリは通常、以下を考慮します:

● パネルの支持および固定ポイント
● アルミニウムのサブフレームジオメトリー
● パネル継手と動きの隙間
● 構造的アンカーリング
● 排水と防水
● ファサード公差
● 隣接するカーテンウォールシステムとの連携

工場プレハブは寸法制御を向上させ、現場設置時の調整を減らします。

石造カーテンウォールシステム用のパネル材料

JH-NMSプラットフォームは、外観、構造要件、プロジェクト条件に応じて異なる建築パネル材料を扱うことができます。

● 天然石パネル– 商業用、機関的、ランドマーク建築に対して耐久性が高く高級なファサード外観を提供すること。

● UHPCパネル複雑な幾何学、軽量な建築要素、現代的なファサードデザインに適しています。

● ファイバーセメントパネル– 軽量パネルファサードソリューションを必要とするプロジェクトに追加の柔軟性を提供します。

支持構造や固定設計は、パネルの重量、寸法、材料特性に応じて調整可能です。

構造支持と荷重移動

石造カーテンウォールシステムは、パネルの死荷重と風荷重を安全に支持する建物構造に移しなければなりません。

JANGHOは以下の主要な工学的要素を考慮しています:

● パネル自己重量
● 風圧
● アンカーおよび接続荷重
● サブフレーム剛性
● 熱的および構造的移動
● パネル寸法と継ぎ目配置
● 公差の構築

大型または重い石パネルの場合、プロジェクト固有の構造要件に応じて支持構造を設計することができます。

工場製プレハブ石ファサードシステム

JH-NMSは工場でのプレハブ技術を採用し、アルミニウム支持構造とファサードパネル間の一貫性を向上させています。

プレハブ化は以下の改善に役立ちます:

● パネル位置の精度
● 接合一貫性
● ファサードの平坦さ
● 部品品質管理
● 設置効率
● 複数のファサードモジュール間の調整

この方法は、長い立面面で寸法の一貫性が重要な大規模なファサードプロジェクトに特に有用です。

石カーテンウォールシステムの性能

石造カーテンウォールシステムは、環境や建物の動きに対応しつつ長期的な安定性を維持しなければなりません。

主なパフォーマンスの考慮事項は以下の通りです:

● 風の抵抗– パネル、固定部、支持フレームは、プロジェクト固有の設計による風圧に耐えなければなりません。

● 水管理– 継ぎ目と空洞排水は、外覆層の後ろにある雨水の制御に役立つはずです。

● 熱運動– パネルの継ぎ目や接続部は、温度変化による寸法変化に対応しなければなりません。

● 耐久性– 石材、金属部品、仕上げは地域の環境曝露に応じて選択されるべきです。

● 動き互換性– 構造の変形やファサードの動きを、パネルに過度な応力を与えずに対応できるべきです。

大判および複雑な石造ファサード

現代の建築プロジェクトでは、大型の石材モジュール、不規則なパネル配置、混合素材のファサードがますます用いられるようになりました。

これらの用途において、JANGHOは以下の調整が可能です:

● パネル細分
● アルミニウム支持構造
● パネル重量と補強
● 曲面または不規則な幾何学
● 関節アライメント
● 輸送および持ち上げの制限
● 設置公差

モジュール式のJH-NMSシステムは、プロジェクト固有のファサード形状や建築ディテールにもカスタマイズ可能です。
