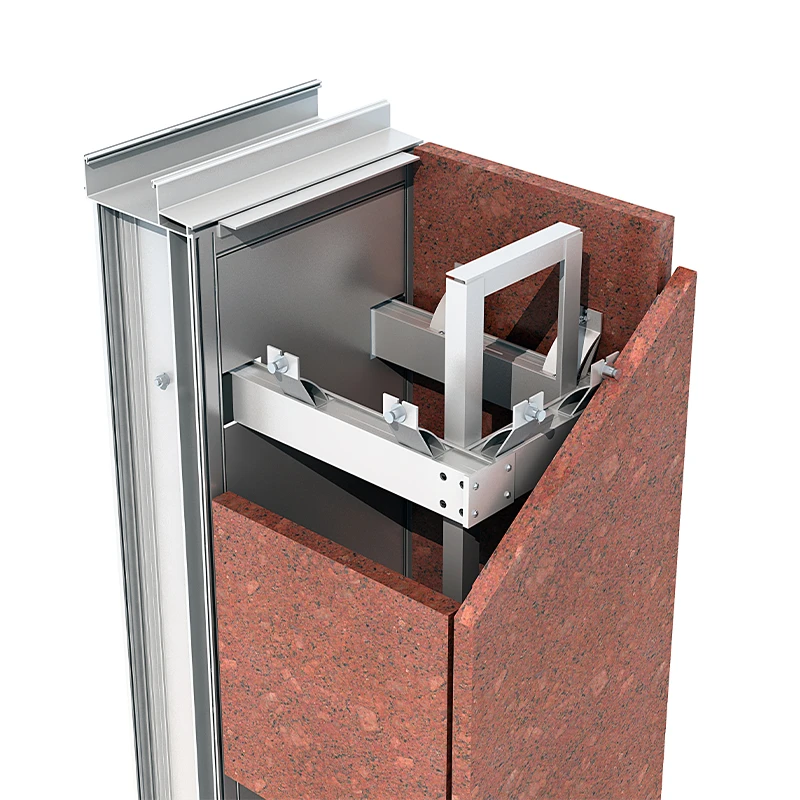

JH-NMS 石クラッドウォール

特徴

・加工精度の高いオールアルミ構造、工場組立て構造です。

・石材、UHPC、ファイバーセメントなど様々なパネル材質に適しています。

・JH-U、JH-Sとの互換性が高く、フルカスタム設計にも対応します。

関連商品

製品タイプ: JH-U ユニット化カーテンウォール（露出枠）

マリオン幅: 65/80/100mm

ガラスの厚さ: 6～54mm

熱性能:JH-U80型はユニット幅1,800mm、ユニット高さ4,400mm、床間高さ1,100mmです。
ガラスの熱透過率 (Ug) は 0.8 W/(m2・K) で、システムの熱透過率 (Uw) 1.3 W/(m2・K) に相当します。

通気性能: EN 12152/12153、クラス A4; ASTM E283、準拠。 GB/T 15227、クラス 4

静的防水性能： BS EN 12154/12155、RE 1000; ASTM E331、1000Pa、準拠

動的防水性能: BS EN 13050、500Pa/1500Pa; AAMA 501.5、準拠。 GB/T 15227、クラス 5

詳細を見る

製品タイプ: JH-U ユニット化カーテンウォール（露出枠・高熱性能）

マリオン幅: 80/100mm

ガラスの厚さ: 30～70mm

熱性能:JH-U80型はユニット幅1,800mm、ユニット高さ4,400mm、床間高さ1,100mmです。ガラスの熱透過率 (Ug) は 0.7 W/(m²・K) で、システムの熱透過率 (Uw) 1.0 W/(m²・K) に対応します。

通気性パフォーマンス: EN 12152/12153、クラス A4; ASTM E283、準拠。 GB/T 15227、クラス 4

静的防水性能: BS EN 12154/12155、RE 1000; ASTM E331、1000Pa、準拠

動的防水性能: BS EN 13050、500Pa/1500Pa; AAMA 501.5、準拠。 GB/T 15227、クラス 5
